降压芯片

单片机供电电路参考

【附件】ProPrj_TPS5430降压，解压后用嘉立创专业版导入.zip

LDO

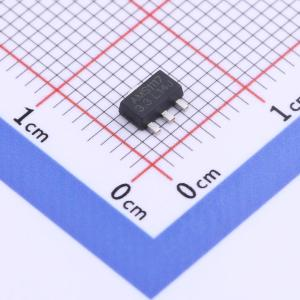

AMS1117 SOT-89

元件库常备，可用其他1117芯片替代，注意封装是SOT-89

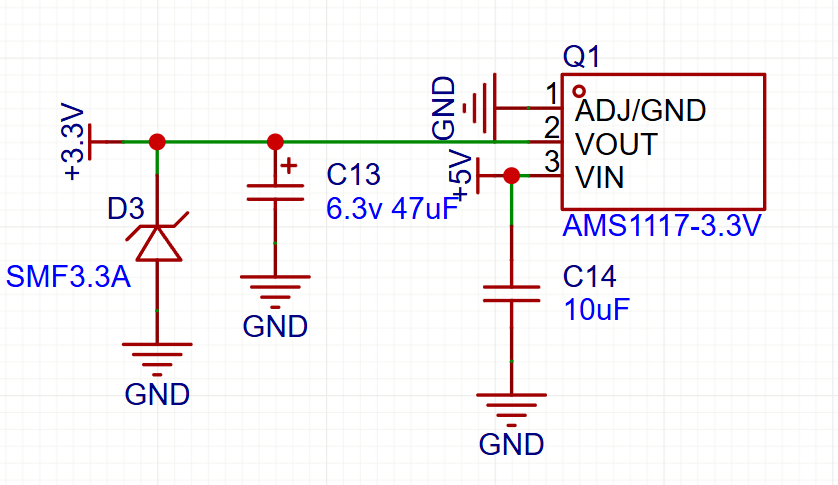

参考原理图

注意: - 输出电容最好是钽电容 - 输入根据实际情况加电容，推荐加一颗10uF的陶瓷电容 - 输出推荐加一颗3.3V的TVS 型号推荐SMF3.3A

ME6118A33M3G SOT23-3

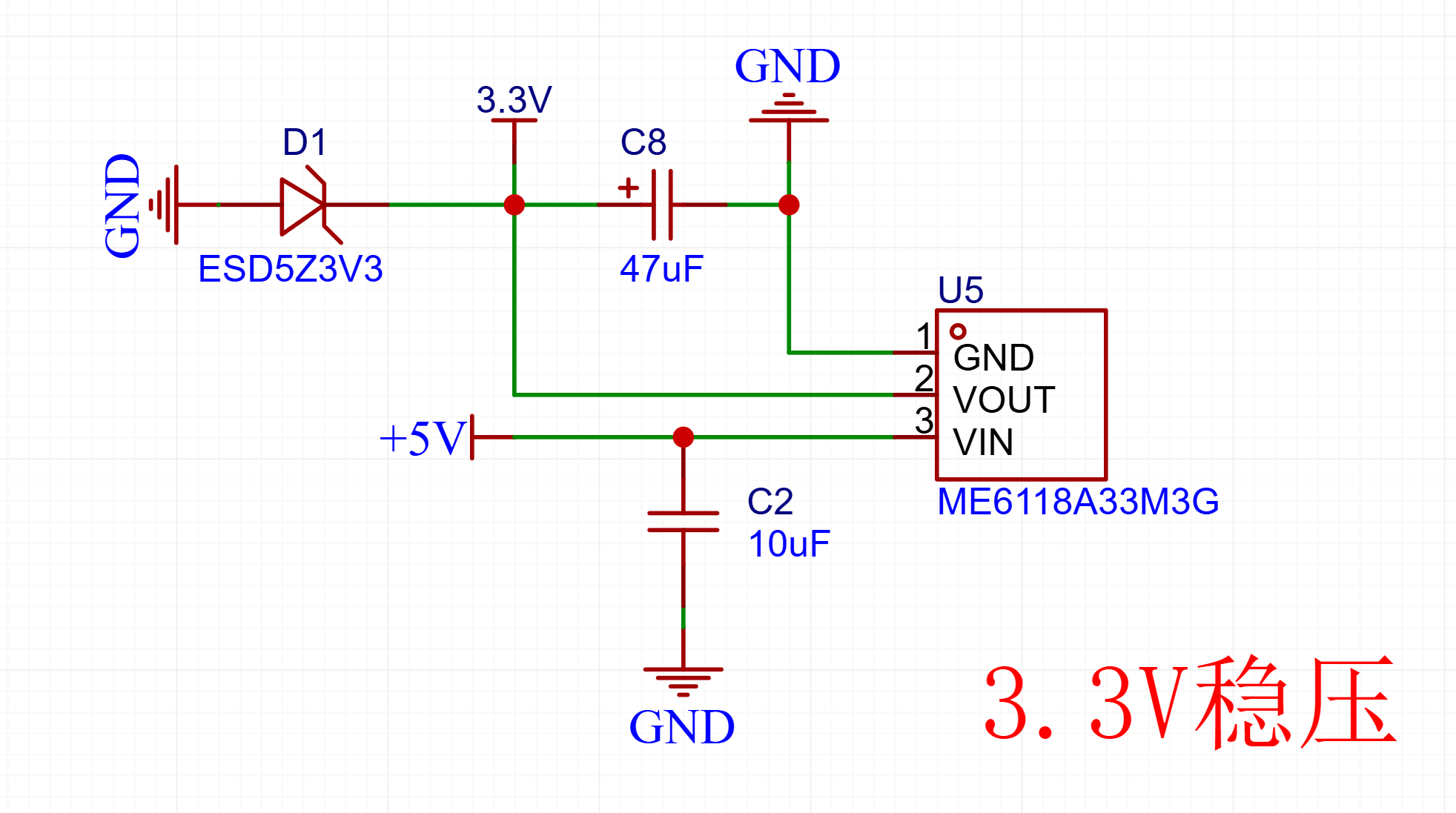

参考原理图

- 输出电容最好是钽电容 - 输入根据实际情况加电容，推荐加一颗10uF的陶瓷电容 - 输出推荐加一颗3.3V的TVS 型号推荐SMF3.3A

DCDC

TPS5430 3A 35V

用于7-35V转5-12V TPS5430DDAR数据手册.pdf

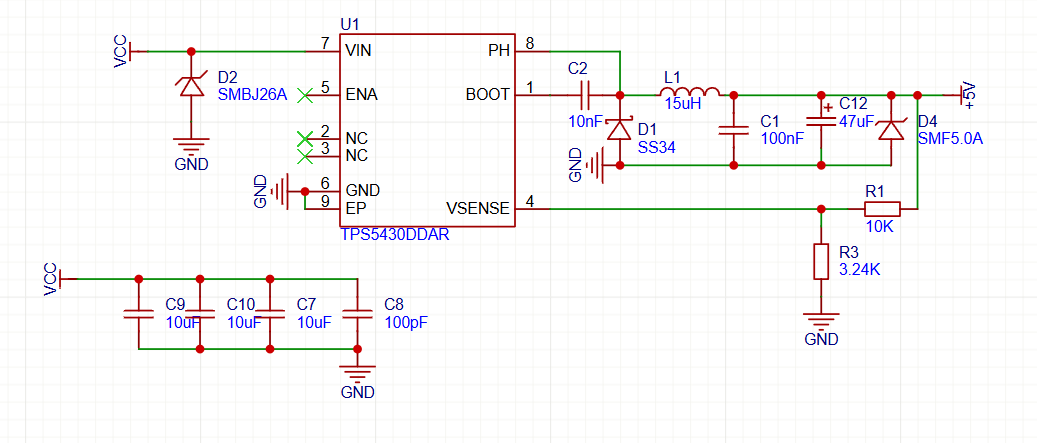

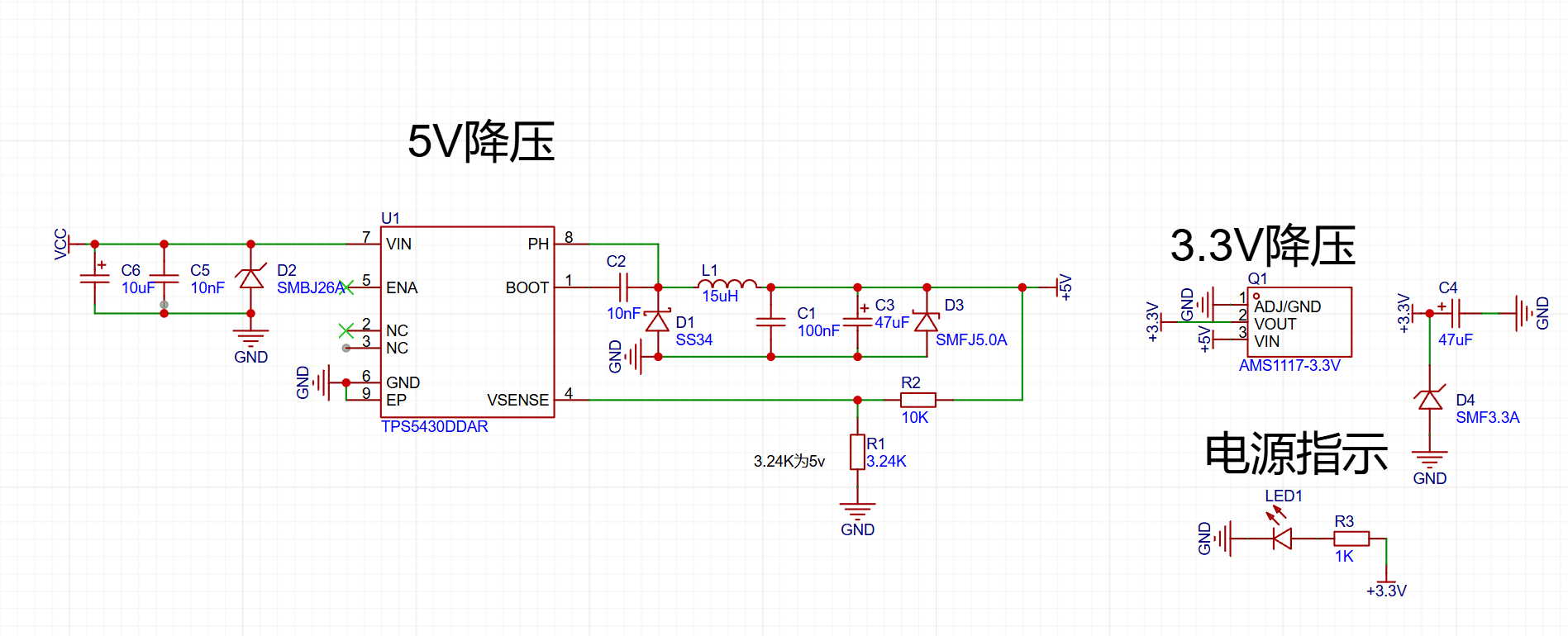

参考原理图

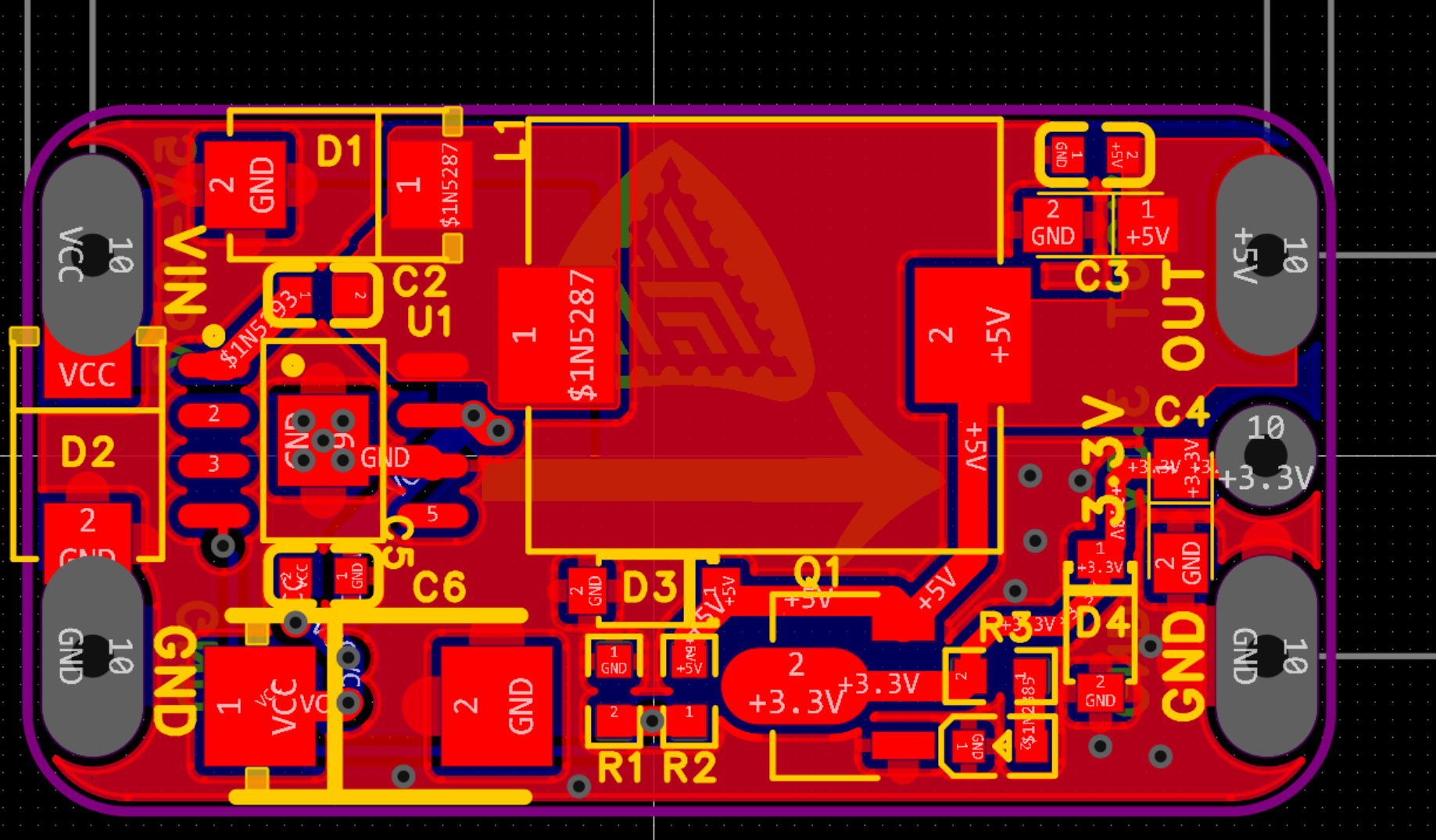

参考layout

注意：

• 输入一定要加TVS和电容否则容易炸芯片，TVS电压要大于实际输入电压最高值，小于35V
• 输入和输出电容推荐电解电容
• boot引脚的电容不能换成更大的值，否则影响响应
• 输出的续流的二极管不能省，推荐SS34
• 输出电感的选型一定要看手册电流，不能选用小电流电感，推荐1040的功率电感
• R1 R3的电阻根据手册确定，不要随意更改，改变电阻会改变输出电压
• 输出推荐加TVS，但是TVS不能代替续流二极管

MP4560 2A 55V

MP4560数据手册.pdf

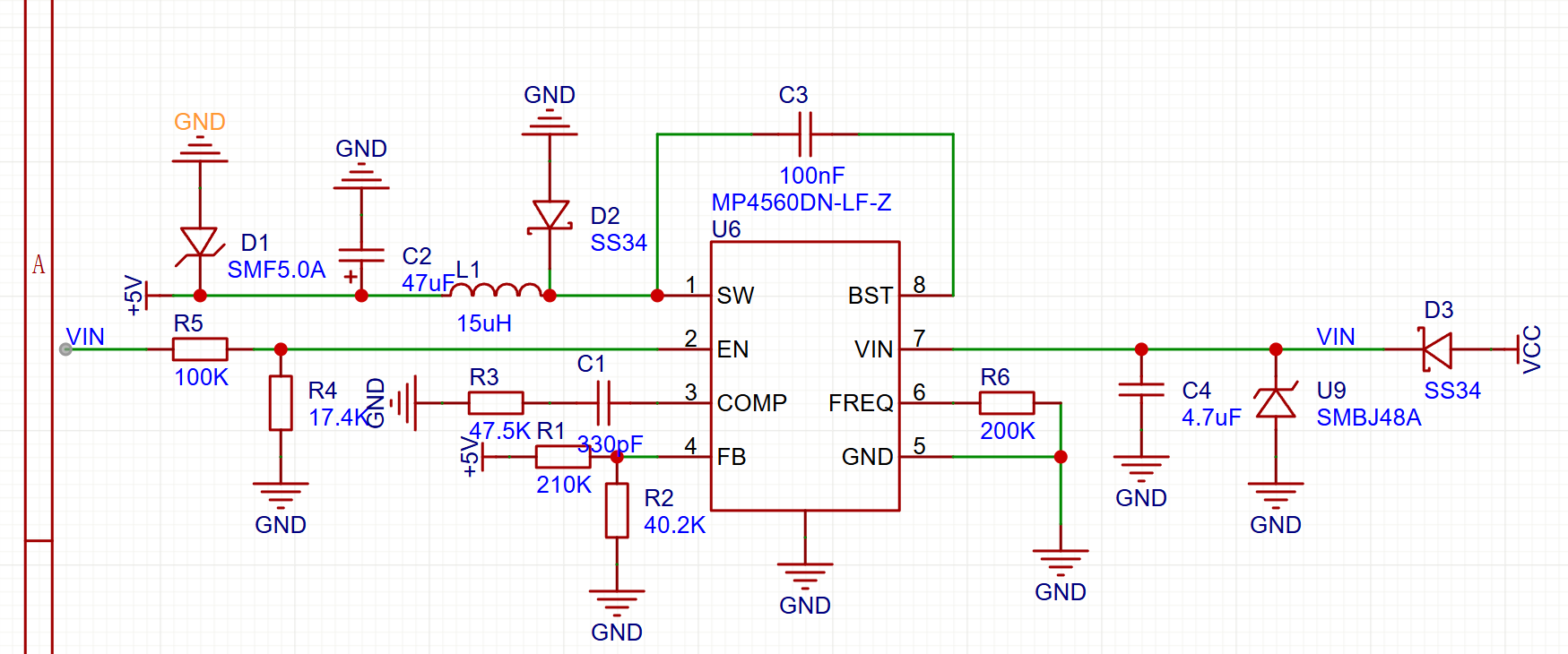

参考原理图

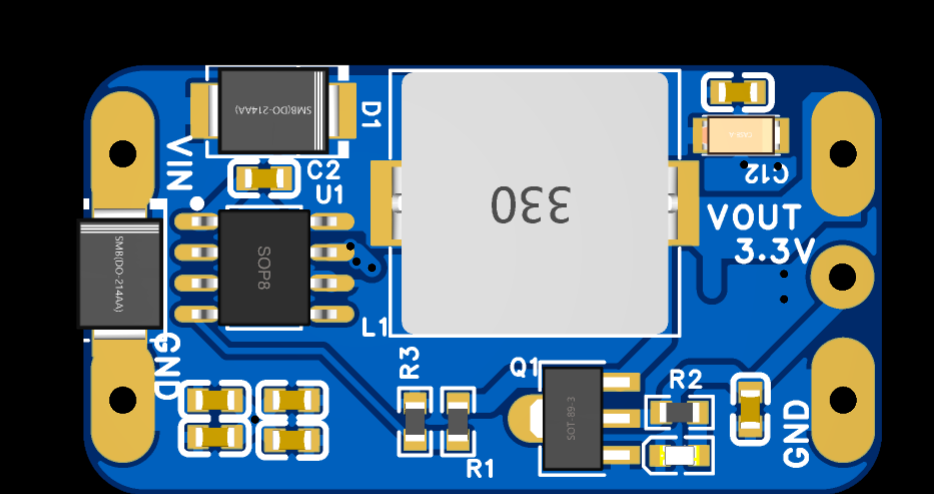

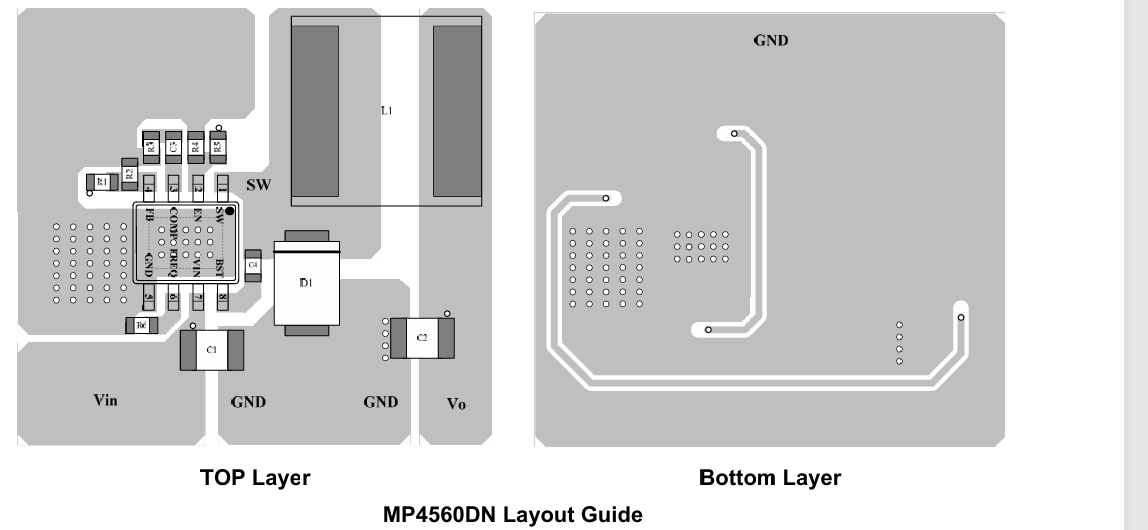

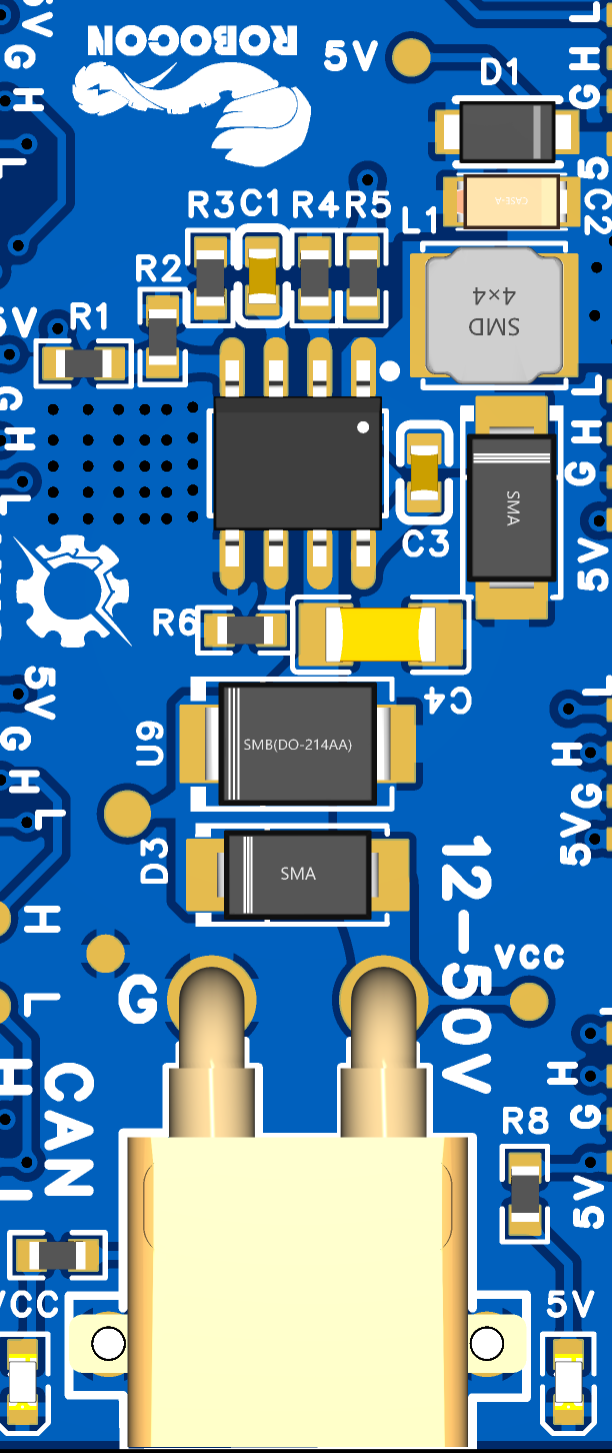

参考layout

注意：

• 输入一定要加TVS和电容否则容易炸芯片，TVS电压要大于实际输入电压最高值，小于55V
• 输出电容推荐电解电容
• boot引脚的电容不能换成更大的值，否则影响响应
• 输出的续流的二极管不能省，推荐SS34
• 输出电感的选型一定要看手册电流，不能选用小电流电感，推荐1040的功率电感
• R1 R2的电阻根据手册确定，不要随意更改，改变电阻会改变输出电压
• 输出推荐加TVS，但是TVS不能代替续流二极管
