CNC加工

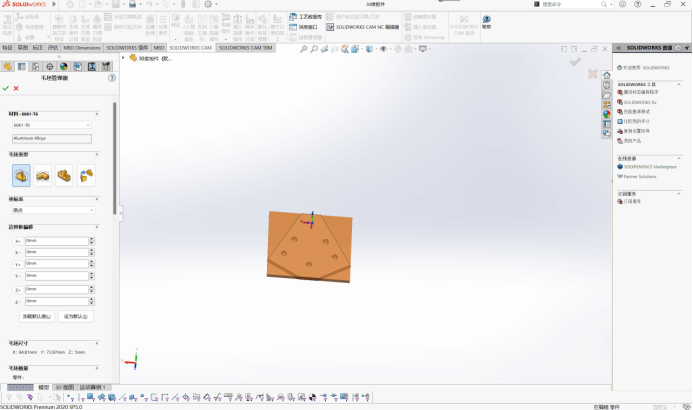

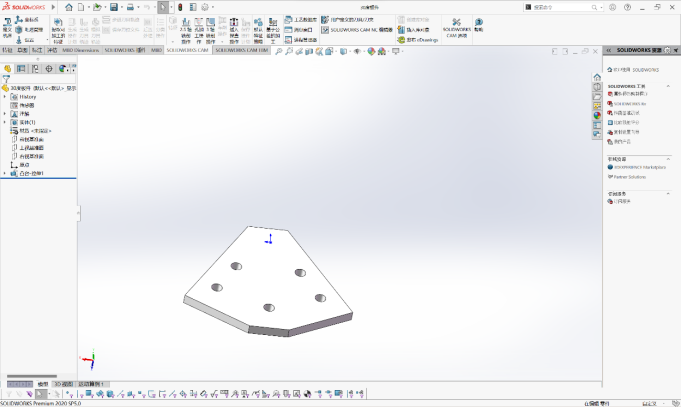

CNC工件加工流程 一、电脑前期准备 1、用Solidworks打开需要加工的工件。 2、找到CAM功能。 3、毛坯管理：选择工件对应的材料。

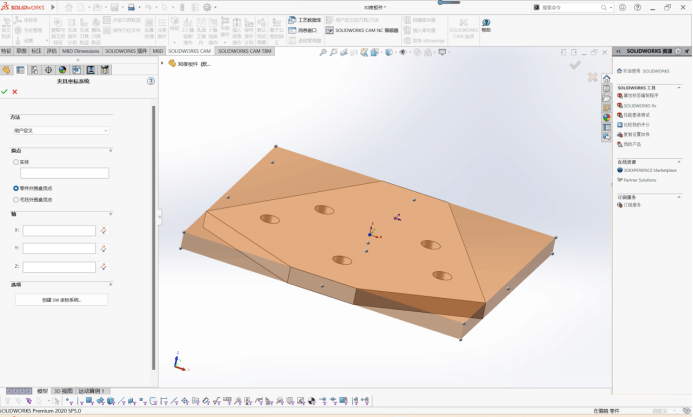

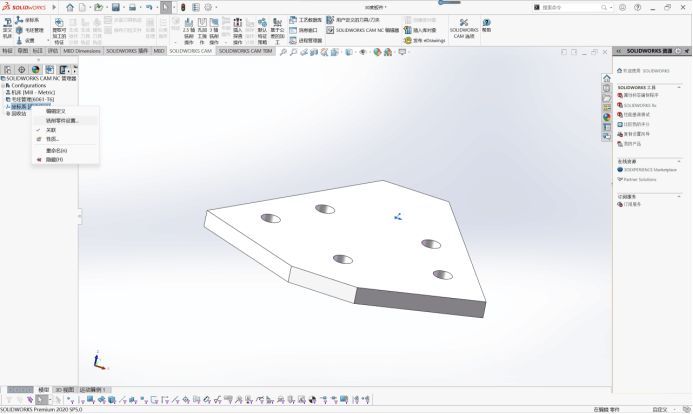

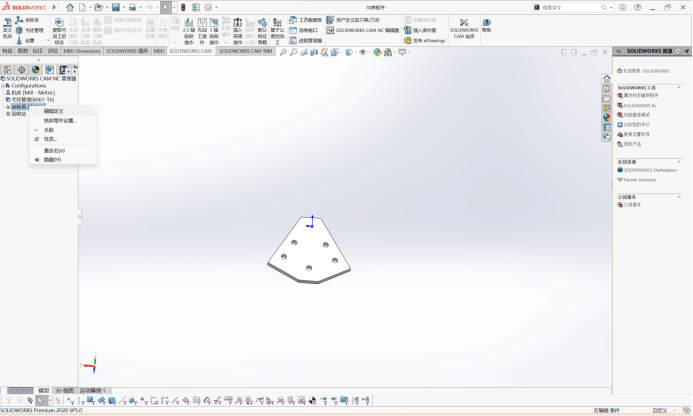

4、坐标系：编辑定义（工件坐标系，选定入刀平面）。

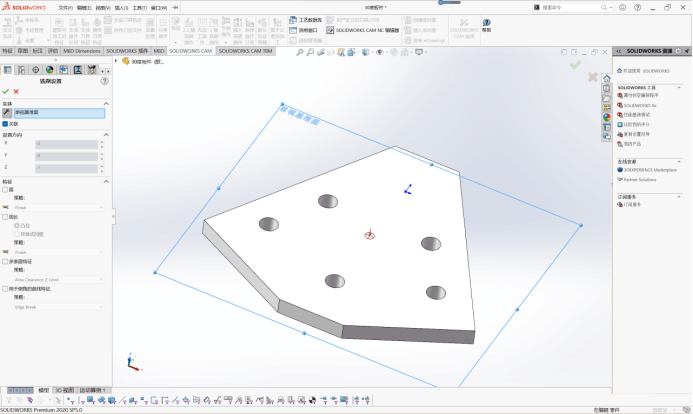

5、铣削零件设置：选择刀具坐标系，与工件重合。

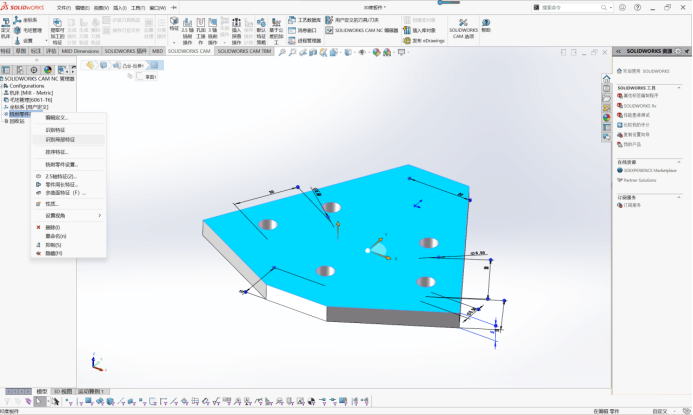

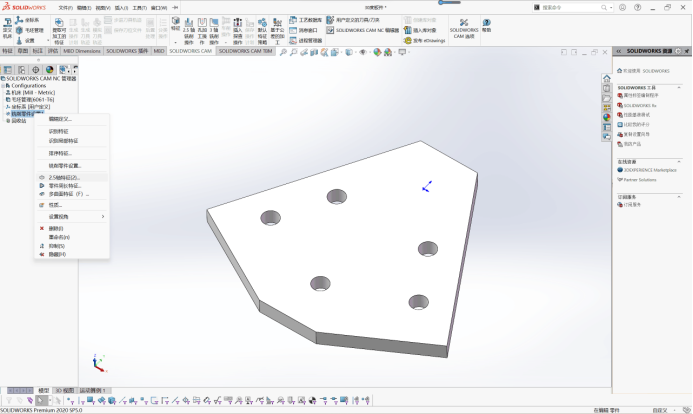

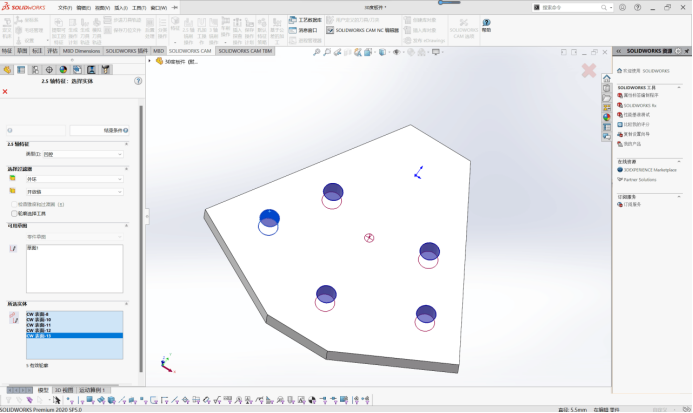

6、选择被加工平面，右键选择局部特征，特征不足的右键选择2.5轴特征，添加需要加工的特征，再根据加工需求调整加工数据。

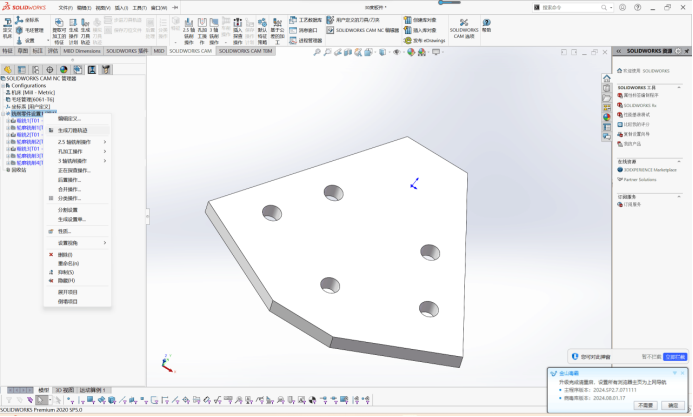

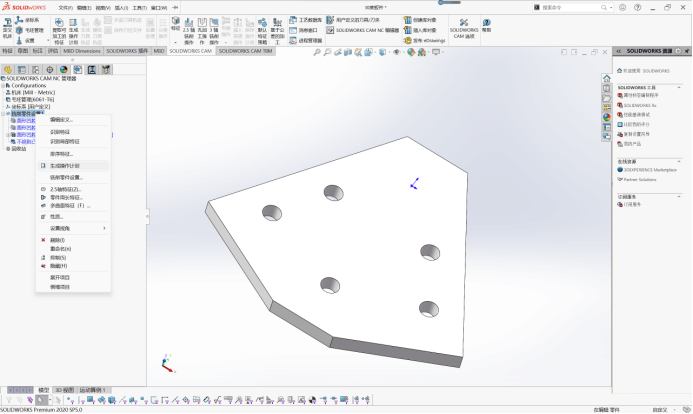

7、生成操作计划。

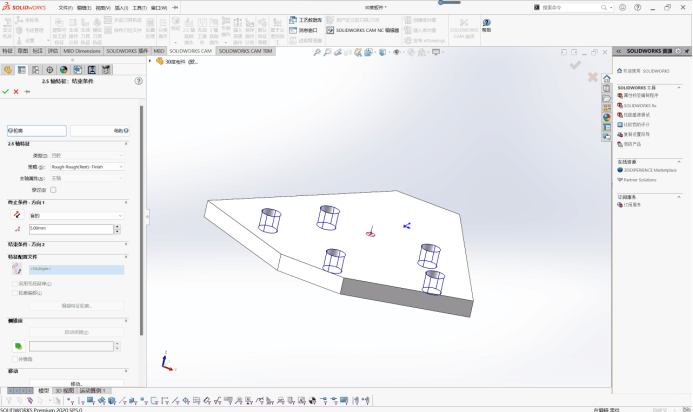

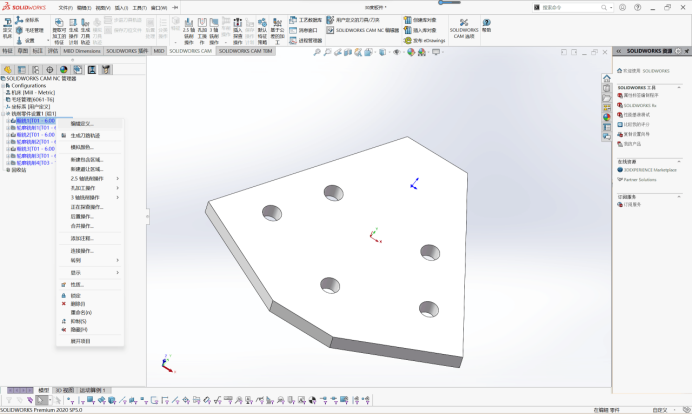

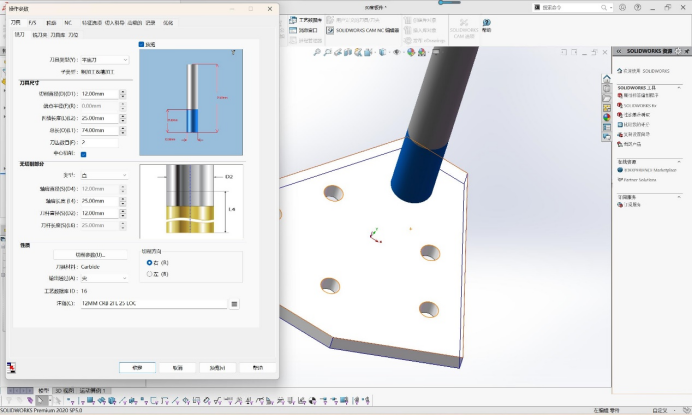

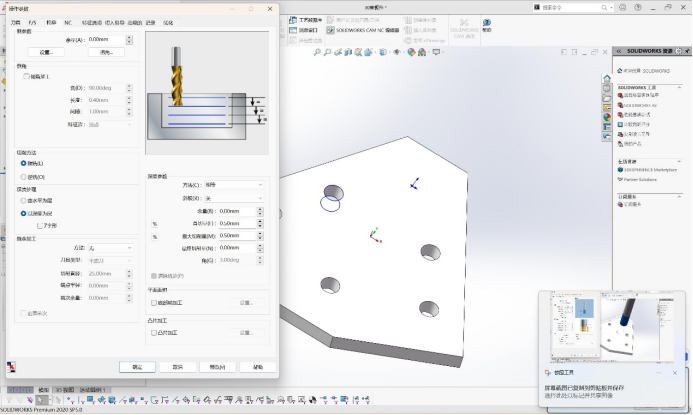

8、右键单个特征的编辑定义，切换加工需要的刀具数据以及加工时的操作数据。

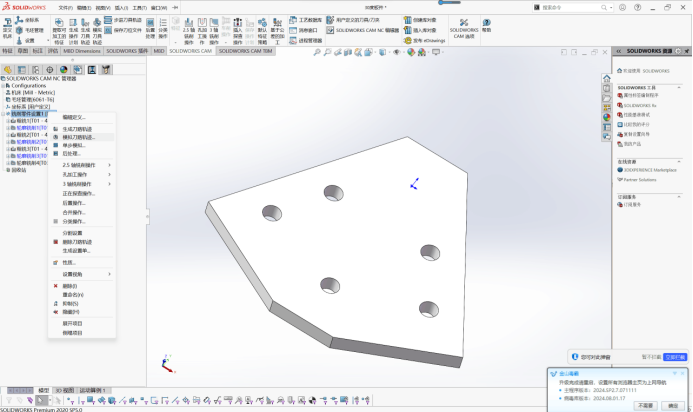

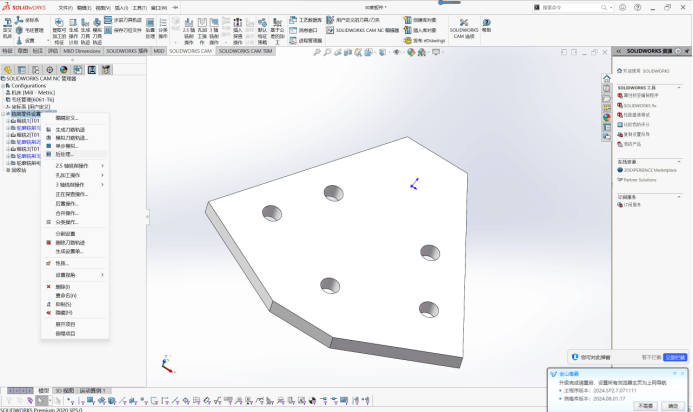

9、生成刀路并且进行模拟，根据情况可改变刀具进入的方式。

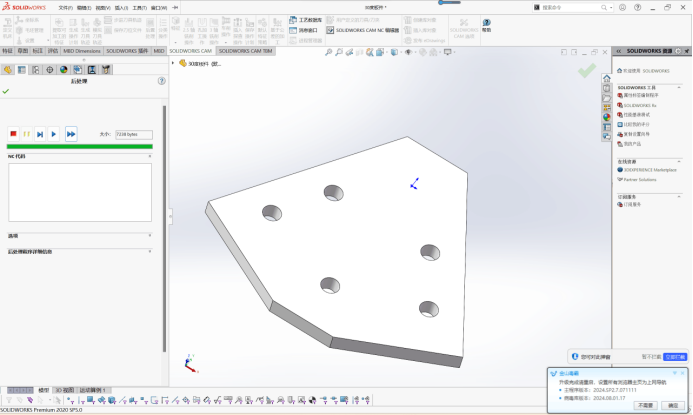

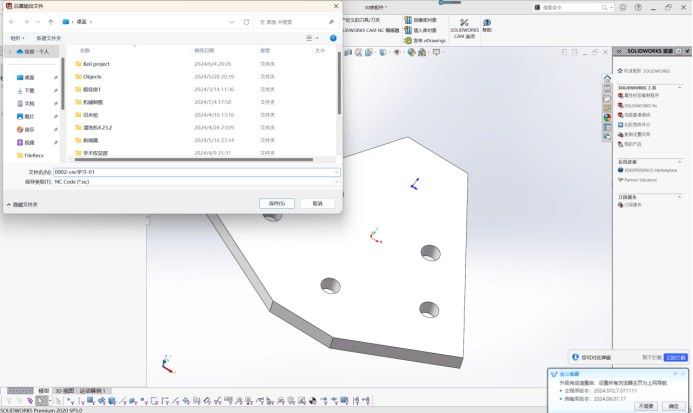

10、后处理：生成加工的程序，选择.nc文件并保存，Solid works中运行一次后即可。

11、文件拷入cnc数控机床中。（在数控机床中的操作需要结合机器现场讲解）
