大电流供电接口XT30&xt60

• XT30推荐使用16AWG硅胶线
• XT60推荐使用12AWG硅胶线
• XT90推荐使用10AWG硅胶线

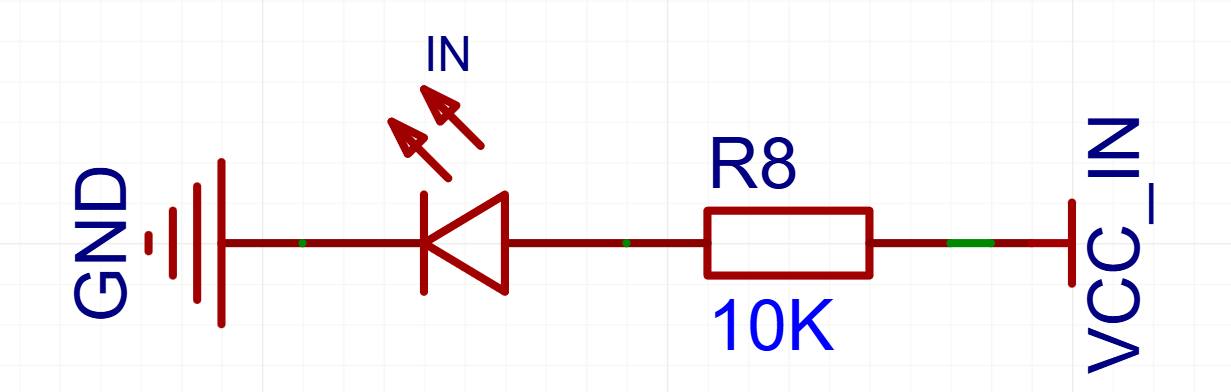

• 注：电源输入需要加电源指示灯 一颗电阻串一颗红色0603led。无特殊要求统一使用10K 0603电阻 在峰值电流小于20A时使用XT30大于20A使用XT60

注意

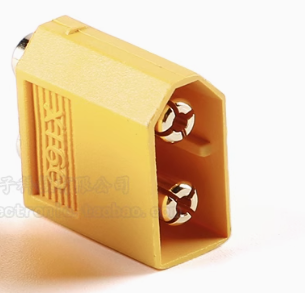

XT系列插头常用三个型号后缀分别是： - U 常用的焊线型号 - PW 卧式PCB型号 - UPB 立式PCB型号 根据实际PCB安装位置选用型号，一般PCB作为输入端选用公头：有金属头的型号 因为母头不易被短路所以常用于输出端

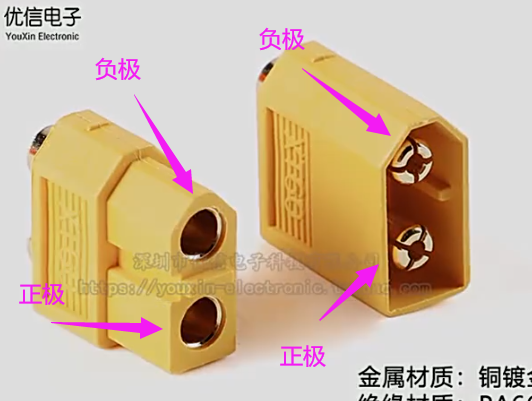

极性：

XT系列都是 方端正极圆端负极
